Keysert szál beillesztések
Rezgéscsillapító menetes betétek, könnyen átalakíthatók metrikus méretről angolszász méretre.

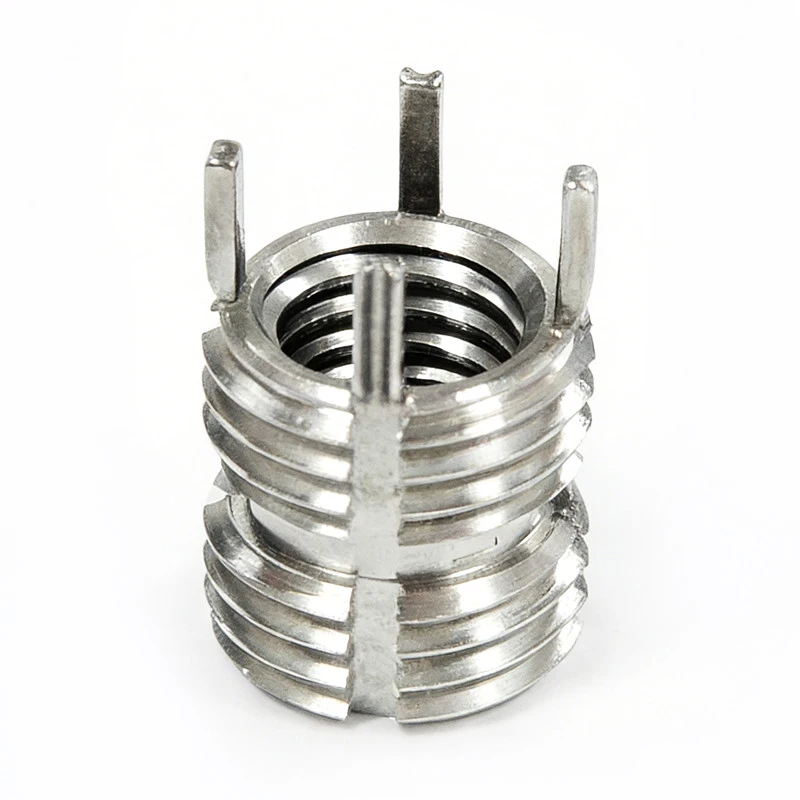

A kulcstartók olyan mechanikus reteszelő menetbetétek, amelyek reteszelőkulcsokkal vannak felszerelve, amelyek hatékonyan megakadályozzák a vibráció vagy torziós terhelés által okozott elfordulást.
Az alapanyagok széles skálájába beépíthetők, beleértve az alumíniumot, az öntöttvasat, a hidegen{0}}hengerelt acélt és a műanyagokat. A kulcstartók nagy szilárdságot és megbízhatóságot biztosítanak, miközben egyszerű és hatékony telepítési folyamatot kínálnak.
Jellemzők és előnyök
- Pozitív mechanikus zárkulcsot biztosít
- Könnyű és hatékony telepítés
- Szükség esetén eltávolítható
- Nagy szilárdságot és hosszú távú{0}}megbízhatóságot biztosít
- Szabványos fúrókkal és menetfúrókkal szerelhető fel
- Nem szükséges a szar eltávolítása
- Alkalmas a legtöbb alapanyaghoz
- Ideális menetjavítási és -erősítési alkalmazásokhoz
Alkalmazások
- Autóipar
- Katonai felszerelés
- Építőipari gépek
- Nehéz felszerelés
- Épületrendszerek és létesítmények
- Távközlési berendezések
Telepítési eljárás
1. Távolítsa el a meglévő csavart vagy rögzítőelemet.
2. Érintsen meg egy új szálat egy szabványos koppintással.
3. Helyezze be a kulcstartót kissé a felület alá.
4. Szerelje fel a rögzítőcsapot a megfelelő szerszám segítségével.
Teljes termékskála
Professzionális menetjavító megoldások minden alkalmazáshoz
Könnyű Keensert menetbetétek
Könnyű menetes betétek vékony falú alkalmazásokhoz. Tökéletes metrikus menetjavításhoz alumíniumban és puha anyagokban.
Nagy teherbírású Keensert menetbetétek
Nagy teherbírású menetes betétek vastag falú alkalmazásokhoz. Ipari szilárdságú menetjavítás igényes környezetekhez.
Extra nagy teherbírású Keensert menetbetétek
Extra nagy teherbírású lapkák, amelyek maximális szilárdságú menetjavítást biztosítanak. Imperial menetes alkalmazásokhoz alkalmas.
Miniatűr Keensert menetbetétek
Miniatűr Keensert betétek kis menetes alkalmazásokhoz. Precíziós menetjavítás kényes alkatrészekhez.
Imperial Key Locking Thread beszúrja a paramétereket
|
Alkatrészszám |
Méretek |
||||
|
Standard Önzáró |
Belső menetØ Tol.-3B |
Külső menet Ø Tol.- 2A mod. |
Nyírási kapcsolódás hüvelyk² (mm²) |
L1 hüvelyk (mm) |
L4 hüvelyk (mm) |
|
KN1032J |
10-32 |
5/16-18 |
0,1517(97,9) |
0,31(7,87) |
|
|
KNL1032J |
0,0945(61,0) |
0,31(7,87) |
|||
|
KN1024J |
10-24 |
5/16-18 |
0,1517(97,9) |
0,31(7,87) |
|
|
KNL1024J |
0,0945(61,0) |
0,31(7,87) |
|||
|
KN428J |
1/4-28 |
3/8-16 |
0,2371(153,0) |
0.37(9,40) |
|
|
KNL428J |
0,1726(111,4) |
0,33(8,38) |
|||
|
KN420J |
1/4-20 |
3/8-16 |
0,2371(153,0) |
0.37(9,40) |
|
|
KNL420J |
0,1726(111,4) |
0,36(9,14) |
|||
|
KN524J |
5/16-24 |
5/16-24 |
0,3049(196,7) |
0,43(10,9) |
|
|
KNL524J |
0,2321(149,7) |
0,34(8,64) |
|||
|
KN518J |
5/16-18 |
5/16-24 |
0,3049(196,7) |
0,43(10,9) |
|
|
KNL518J |
0,2321(149,7) |
0,37(9,40) |
|||
|
Alkatrészszám |
Beépítési méretek |
Eltávolítási méretek |
||||
|
módosított Core-Ø* hüvelyk (mm) |
C'sink-Ø hüvelyk +0,01 (mm)+0,25 |
Telepítési szál |
Fúró |
|||
|
Szál Tol. - 2B |
L2 min. hüvelyk (mm) |
Ø hüvelyk (mm) |
Mélység hüvelyk (mm) |
|||
|
KN1032J |
0,272 (6,91) |
0,323 (8,20) |
5/16-18 |
0,37 (9,4) |
7/32 (5,56) |
5/32 (3.97) |
|
KNL1032J |
||||||
|
KN1024J |
0,272 (6,91) |
0,323 (8,20) |
5/16-18 |
0,37 (9,4) |
7/32 (5,56) |
5/32 (3.97) |
|
KNL1024J |
||||||
|
KN428J |
0.332 (8,43) |
0,385 (9,78) |
3/8-16 |
0,43 (10,9) |
9/32 (7,14) |
3/16 (4,76) |
|
KNL428J |
||||||
|
KN420J |
0.332 (8,43) |
0,385 (9,78) |
3/8-16 |
0,43 (10,9) |
9/32 (7,14) |
3/16 (4,76) |
|
KNL420J |
||||||
|
KN524J |
0,397 (10,08) |
0,447 (11,35) |
7/16-14 |
0.50 (12,7) |
11/32 (8,73) |
3/16 (4,76) |
|
KNL524J |
||||||
|
KN518J |
0,397 (10,08) |
0,447 (11,35) |
7/16-14 |
0.50 (12,7) |
11/32 (8,73) |
3/16 (4,76) |
|
KNL518J |
||||||
|
Alkatrészszám |
Méretek |
||||
|
Standard Önzáró |
Belső menetØ Tol.-3B |
Külső menet Ø Tol.- 2A mod. |
Nyírási kapcsolódás hüvelyk² (mm²) |
L1 hüvelyk (mm) |
L4 hüvelyk (mm) |
|
KN624J |
3/8-24 |
1/2-13 |
0,4299 (277,4) |
0,50(12,7) |
|
|
KNL624J |
0,3366 (217,2) |
0,36(9,4) |
|||
|
KN616J |
3/8-16 |
1/2-13 |
0,4299 (277,4) |
0,50(12,7) |
|
|
KNL616J |
0,3366 (217,2) |
0,40(10,16) |
|||
|
KN720J |
7/16-20 |
9/16-12 |
0,5665 (365,5) |
0,56(14,2) |
|
|
KNL720J |
0,4606 (297,2) |
0,41(10,41) |
|||
|
KN714J |
7/16-14 |
9/16-12 |
0,5665 (365,5) |
0,56(14,2) |
|
|
KNL714J |
0,4606 (297,2) |
0,45(11,43) |
|||
|
KN820J |
1/2-20 |
1/2-20 |
0,7175 (462,9) |
0,62(15,8) |
|
|
KNL820J |
0,5906 (381,0) |
0,42(10,67) |
|||
|
KN813J |
1/2-13 |
1/2-13 |
0,7175 (462,9) |
0,62(15,8) |
|
|
KNL813J |
0,5906 (381,0) |
0,47(11,94) |
|||
|
Alkatrészszám |
Beépítési méretek |
Eltávolítási méretek |
||||
|
módosított Core-Ø* hüvelyk (mm) |
C'sink-Ø hüvelyk +0,01 (mm)+0,25 |
Telepítési szál |
Fúró |
|||
|
Szál Tol. - 2B |
L2 min. hüvelyk (mm) |
Ø hüvelyk (mm) |
Mélység hüvelyk (mm) |
|||
|
KN624J |
0,453 (11,51) |
0,510 (12,95) |
1/2-13 |
0,56 (14,2) |
13/32 (10,32) |
3/16 (4,76) |
|
KNL624J |
||||||
|
KN616J |
0,453 (11,51) |
0,510 (12,95) |
1/2-13 |
0,56 (14,2) |
13/32 (10,32) |
3/16 (4,76) |
|
KNL616J |
||||||
|
KN720J |
0,516 (13,11) |
0,572 (14,53) |
9/16-12 |
0,62 (15,7) |
15/32 (11,91) |
3/16 (4,76) |
|
KNL720J |
||||||
|
KN714J |
0,516 (13,11) |
0,572 (14,53) |
9/16-12 |
0,62 (15,7) |
15/32 (11,91) |
3/16 (4,76) |
|
KNL714J |
||||||
|
KN820J |
0,578 (14,68) |
0,635 (16,13) |
5/8-11 |
0,68 (17,3) |
17/32 (13,49) |
3/16 (4,76) |
|
KNL820J |
||||||
|
KN813J |
0,578 (14,68) |
0,635 (16,13) |
5/8-11 |
0,68 (17,3) |
17/32 (13,49) |
3/16 (4,76) |
|
KNL813J |
||||||
Miért válassza a kulcsos zárbetéteket?
Csak szabványos eszközök
Szabványos fúrókat és menetfúrókat használ -, a telepítéshez nincs szükség speciális felszerelésre.
Pozitív mechanikus zár
A külső kulcsok kiváló tartóerőt biztosítanak azáltal, hogy mechanikusan reteszelődnek az alapanyagba.
Állandó megoldás
A beszerelés után a betét kivételes megbízhatósággal a szerelvény állandó részévé válik.
Egyszerű telepítés
A kulcsos zárbetétek, mint például a Keenserts szabványos ISO Metric, UNC vagy UNF külső menettel rendelkeznek. Ez azt jelenti, hogy a Keensert lapkákhoz nincs szükség speciális szerszámokra. Egyszerűen felszerelhetők szabványos fúrókkal és csapokkal.
- Szabványos fúró és menetfúró szerszámok
- Nincs szükség speciális felszerelésre
- Kompatibilis a szabványos ISO, UNC, UNF menetekkel
- Kézzel is felszerelhető, egyetlen eszközként kalapácsot használva
Miért válassz minket?
Megbízható partnere a professzionális menetjavítási megoldásokért
Kiváló Erő
A pozitív mechanikus reteszelés kivételes tartóerőt és megbízhatóságot biztosít.
Könnyű telepítés
Normál fúráshoz és menetfúráshoz - nincs szükség speciális szerszámokra.
Minőségi anyagok
Prémium minőségű anyagok a tartós{0}teljesítmény érdekében.
Gyors Szállítás
Szabványos alkatrészek széles készlete, megbízható ellátás a napi szükségletekhez.
Közvetlen ellátás
Minden termékünk házon belül készül,{0}}és megfelel az egyéni specifikációknak.
Szakértői támogatás
Technikai segítség és méretezési útmutató elérhető.
GYIK
K: Milyen típusú bevonatokat használnak a kulcsrögzítő menetbetéteknél?
V: A szabványos kulcsos záródású szénacél menetbetétek "fekete színű" cink-foszfáttal vannak bevonva.
K: Melyek a forgatónyomaték és a kihúzási előírások a kulcsrögzítő menetes betétekre?
V: A kulcsrögzítő menetbetétek nem támasztanak igényt a nyomatékra vagy a kihúzásra, és nem is biztosítjuk azokat. Ennek az az oka, hogy számos tényező határozza meg a lapkamenet szilárdságának végeredményét.
Az egyik fő szempont a telepítési folyamat:
A betét megfelelően volt beszerelve a kulcsrögzítő menetes betétszerszámokkal, és szögletes a furathoz képest? Ez óriási hatással van a nyomaték-specifikáció eredményére.
Az anyag típusa, amelybe a betétet behelyezik. A műanyagok nyomatékértékei nem ugyanazok, mint az alumíniumok, acélok vagy öntöttvasak.
A betét hossza. A betéteknek meg kell egyeznie a csavar furatba csavarásának hosszával. A túl rövid betéthossz menet meghibásodását okozhatja.
A kulcsrögzítő menetbetétek kimondják, hogy ha a menetjavítást helyesen és az alkalmazáshoz használt megfelelő hosszúságú betéttel végzik el, pl. a betét hossza megegyezik az eredeti menetes csatlakozással, akkor az eredmény egy olyan furat legyen, amely megfelel a furat eredeti nyomatékának. A vásárlók saját vizsgálati adataik alapján azt találták, hogy a kulcsos rögzítő menetes betétek meghaladták várakozásaikat.
K: Használhatók Loctite® ragasztók a kulcsrögzítő menetbetétek külső menetére?
V: Igen, a Loctite használható a betét külső menetein. A tömör fal kialakítása miatt nem áll fenn annak a veszélye, hogy a betét menetein áthaladva reteszelje a csavart, mint a tekercstípusoknál.
K: Milyen méretű készletet vegyek? A készlet belső vagy külső méretű?
V: A felsorolt szerszámkészletek a "belső méretek".
Példa metrikus: Ha a csavar M6x1.0 és a lecsupaszított menete M6x1.0, akkor M6x1.0 menetjavító készletre lesz szüksége.
Hüvelykes példa: Ha a csavar 3/8-16, a lecsupaszított menet pedig 3/8-16, akkor szüksége lesz egy 3/8-16 menetes javítókészletre.
K: Milyen anyagokból készülnek a kulcsrögzítő menetes betétek?
V: A kulcsrögzítő menetbetétek C1215 szénacélból és AISI 303 rozsdamentes acélból készülnek. Természetesen speciális anyagigény esetén különböző felületkezeléseket és titánötvözet gyártást is tudunk ajánlani.
